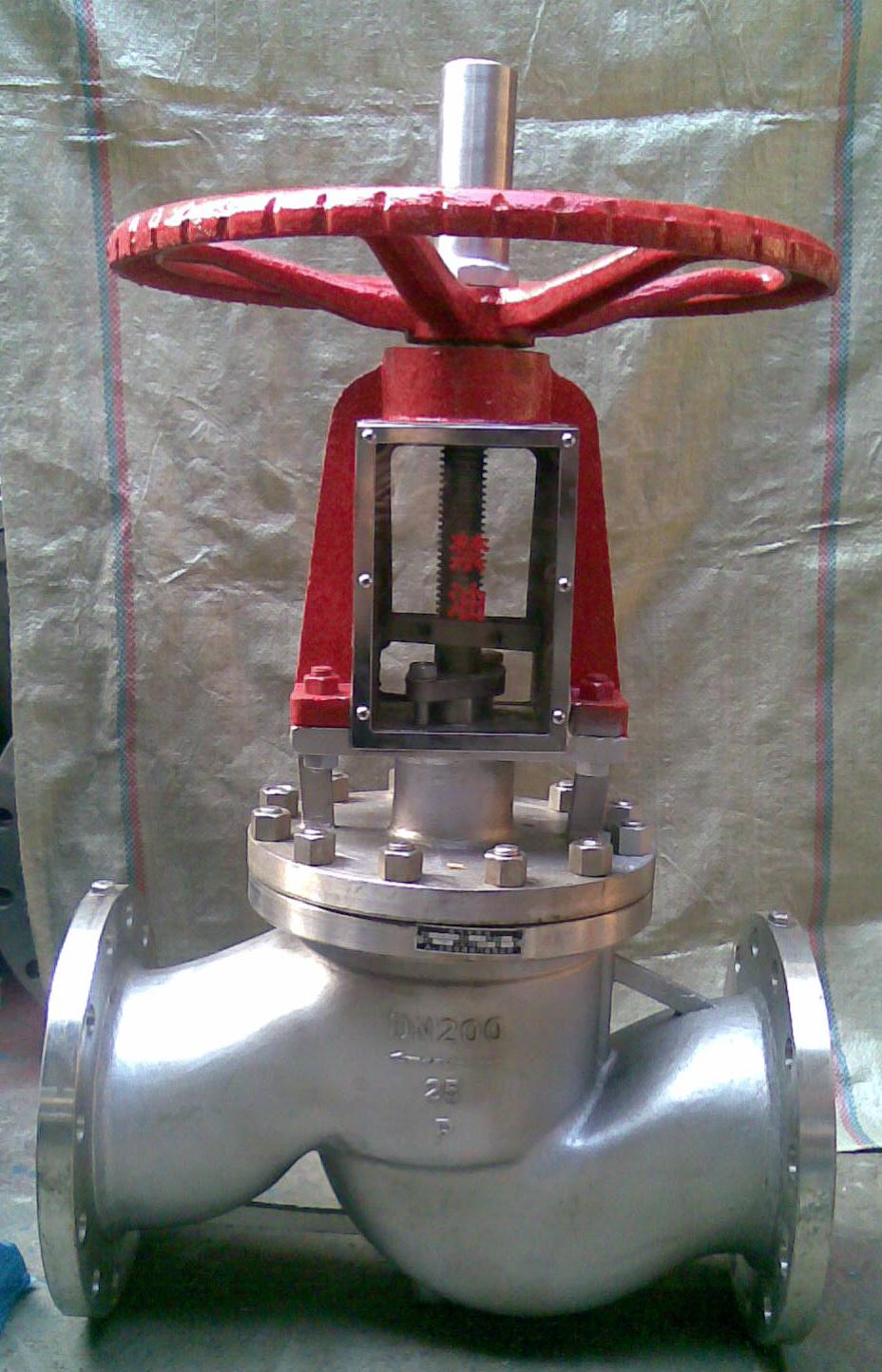

不锈钢氧气专用阀YJ41W-25P

一、JY41W型不锈钢专用氧气截止阀介绍：

JY41W直通式氧气专用截止阀，简称氧气阀。是专门适用于氧气管路的专用阀门。根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠运行和性能优越为设计原则，并参照中国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用截止阀。JY41W直通式氧气专用截止阀的主体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂，并标有明显的禁油标记。JY41W直通式氧气专用截止阀在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。氧气管路专用截止阀阀，自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!



二、JY41W不锈钢氧气专用阀的特点：



1、对于公称压力PN≥1．6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
2、JY41W/Y专用直通氧气截止阀介质流向：PN≥1．6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、JY41W/Y专用直通氧气截止阀设有导静电安全装置，可避免因静电产生火花。
4、JY41W/Y氧气专用直通截止阀与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。





名称：氧气管路专用阀/不锈钢氧气截止阀
型号：JY41W
口径：15～400MM
压力：1.6～4.0Mpa
温度：常温
材料：碳钢、不锈钢、青铜
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF



JY41W-16P、JY41Y-16P、JY41W-16T系列主要外形尺寸：

JY41W-25P、JY41Y-25P、JY41W-25T系列主要外形尺寸：

公称通径 DN(mm)	尺          寸 (mm)													重 量  (kg)
	L	D	D1	D2	b	f	z-фd	Dz	I	H	D0	H1	L1
15	130	95	65	45	16	2	4-ф14	82	10	190	100	-	-	5
20	150	105	75	55	16	2	4-ф14	95	13	213	100	-	-	6.5
25	160	115	85	65	16		4-ф14	98	15	236	125	-	-	7
32	190	135	100	78	18	2	4-ф18	120	28	312	180	-	-	13.5
40	200	145	110	85	18	3	4-ф18	135	20	328	160	-	-	16
50	230	160	125	100	20	3	4-ф18	160	25	450	320	-	-	32
65	290	180	145	120	22	3	8-ф18	180	30	530	360	-	-	46
80	310	195	160	135	22	3	8-ф18	195	40	618	450	-	-	60
100	350	230	190	160	24	3	8-ф25	230	42	675	450	-	-	80
125	400	270	220	188	28	3	8-ф25	275	50	743	560	-	-	107
150	480	300	250	218	30	3	8-ф25	330	55	850	640	-	-	134
200	600	360	310	278	34	3	12-ф25	405	55	850	640	-	-	268.7
250	650	425	370	332	36	3	12-ф30	480	80	975	720	340	380	449
300	750	485	430	390	40	4	16-ф30	520	100	1115	800	340	415	663
400	950	610	550	505	48	4	16-ф34	650	140	1380	900	340	465	1177

JY41W-40P、JY41Y-40P、JY41W-40T系列主要外形尺寸：

公称通径 DN(mm)	尺 寸 (mm)													重 量  (kg)
	L	D	D1	D2	D6	b	f	fz	z-фd	Dz	i	H	D0
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266
250	650	445	385	345	313	42	3	4.5	12-ф34	480	88	975	720	491
300	750	510	450	408	364	46	4	4.5	16-ф34	520	100	1115	800	705
400	950	655	585	535	474	58	4	5	16-ф41	650	140	1425	900	1234
