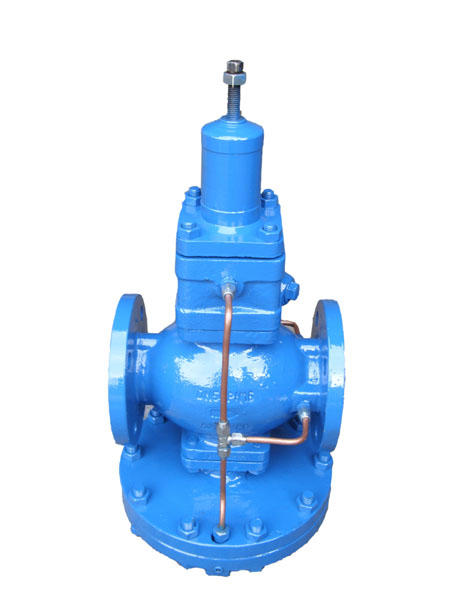

DP27减压阀

DP27导阀型隔膜式减压阀为球墨铸铁材质。阀体，主阀阀芯，导阀阀芯阀座，内部弹簧及滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。DP27G为软阀座型号，用于压缩空气系统，或其它工业气体（不适用于氧气）。DP27减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。常用规格有DN15∽50,PN1.6/2.5MPa,使用工作温度DP27≤232℃,DP27G≤120℃,压力调节范围(锥形弹簧)0.02∽1.7MPa。
    主要技术参数：
    主要零部件材料
    零件名称 　　　　　　　　零件材料
    阀体 阀盖 　　　　　　　　球墨铸铁/WCB
    阀座 　　　　　　　　2Cr13
    阀瓣 　　　　　　　　2Cr13
    阀杆 　　　　　　　　2Cr13
    膜片 　　　　　　　　316
    调节弹簧 　　　　　　　　60Si2Mn
    主阀弹簧 　　　　　　　　50CrVA
    流量系数（Cv):
    DN 15 20 25 32 40 50 65 80 100 125 150
    Cv 2.8 5.5 8.1 12.0 17.0 28.0 45.5 60.1 93.3 146 186
    Cv(UK)=Kv x 0.963 Cv(UK)=Kv x 1.156
    DN L H1 H D
    15 147 221 133 185
    20 154 224 136 185
    25 160 235 145 207
    32 180 236 156 207
    40 200 238 176 255
    50 230 246 183 255
    65 250 295 200 320
    80 310 323 230 350
    100 350 340 263 380
    125 400 359 306 455
