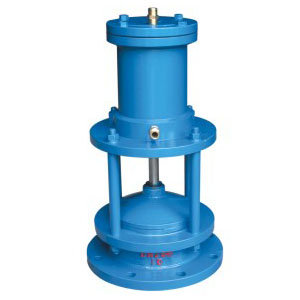

一、H742X液动池底阀用途
本阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是现目前国内质量最稳定的排泥阀。还可为按需生产和加工定制。
二、H742X液动池底阀引用标准
设计与制造标准：GB12235-89
法兰连接标准： GB/T17241.6-98
试验和检验标准：GB13927-92
阀门材料标准： GB12226-89
三、H742X液动池底阀作用原理
本类阀门又阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。
四、H742X液动池底排泥阀主要技术参数
|
阀体部分
|
型号
|
H742X-10
|
H742X-16
|
|
公称压力（MPa）
|
1
|
1.6
|
|
试验压力
|
密封（MPa）
|
1.1
|
1.76
|
|
强度（MPa）
|
1.5
|
2.4
|
|
适用介质
|
水
|
|
温度（°C）
|
<80
|
|
驱动部分
|
驱动介质
|
滴水（使用压缩空气，订货时注明）
|
|
驱动压力（MPa）
|
0.3—1.0
|
|
介质温度（°C）
|
<50
|
|
控制部分
|
控制器输入电压（V）
|
Ac220
|
|
电磁阀线圈电压（V）
|
Ac220
|
|
电磁阀线圈功力（W）
|
10—15
|
五、H742X液动池底阀主要零件材料
|
零件名称
|
阀座
|
阀瓣
|
阀杆
|
缸体
|
活塞板
|
活塞皮碗
|
|
材料牌号
|
HT200/304
|
HT200/304
|
不锈钢304
|
HT200/304
|
HT200/304
|
耐磨丁晴橡胶
|
H742X液动池底排泥阀法兰连接外形尺寸表
公称通径 D D1 H H1 Z-φd 进液管连接
|
公称通径
|
D
|
D1
|
H
|
H1
|
Z-φd
|
进液管连接
|
|
100
|
215
|
180
|
450
|
110
|
8--18
|
1/2”
|
|
150
|
280
|
240
|
490
|
110
|
8--23
|
1/2”
|
|
200
|
335
|
295
|
530
|
110
|
8--23
|
1/2”
|
|
250
|
390
|
350
|
570
|
110
|
12--23
|
1/2”
|
|
300
|
440
|
400
|
610
|
140
|
12--23
|
3/4”
|
|
400
|
565
|
515
|
710
|
140
|
16-25
|
1”
|
|
500
|
670
|
620
|
810
|
160
|
20-25
|
1”
|
八、H742X液动池底排泥阀安装与维修
1、本公司生产的各类液动，气动排泥阀出厂前每只按GB/T13927-92的标准试压，并持续2分钟无渗漏方为合格品，使用时只需要将外表及孔腔清洗干净，不必将阀门拆开和调整变动，就可以直接安装使用。
2、本公司备有各种规格的皮碗的O形圈出售，便于客户在维修阀门时更换。
3、本公司生产的液动，气动排泥阀，产品按性能规范，使用保证期限为18个月。
九、H742X液动池底排泥阀故障及排除方法
|
故障现象
|
检查内容
|
处理方法
|
|
阀门不能正常启闭
|
1、电磁换向阀的输入电压是否正常。
|
按说明书要求输入电压
|
|
2、接插是否完好，接管有无泄漏，管路是否接错
|
纠正接管泄漏问题按说明书要求接好管路
|
|
3、密封件有无破损，驱动压力是否正常
|
更换密封件，调试压力
|
