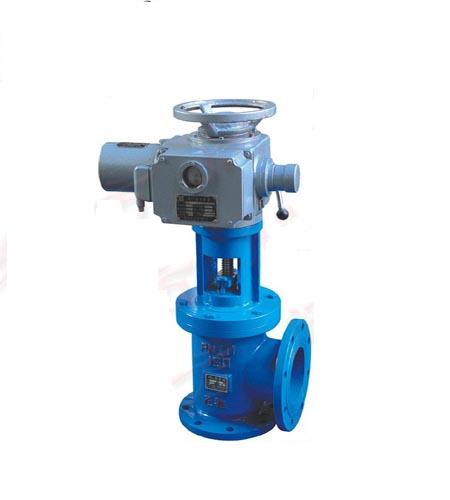

J944X系列电动角式排泥阀

产品用途
1. 供介质为液、气的管路上作截流作用

2. 供各型净化设备及池子外部或管道上作于排泥、排泥用。

工作原理及性能
本产品由角式阀体，支架和电动头等三大部分组成，由电动头带动闸板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。

技术参数

压力等级：1.0MPa 1.6MPa

电动头电压：220V，380V订货时注明

阀体，支架材料：铸铁，球墨铸铁，WCB

阀杆材料：不锈钢

阀板材料：球墨铸铁，热合橡胶，WCB热合橡胶

法兰连接标准：GB/T 17241.6-98

试压标准：GB/T 13927-92

注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货

J944X-1.0电动角式排泥阀外形及法兰连接尺寸表
