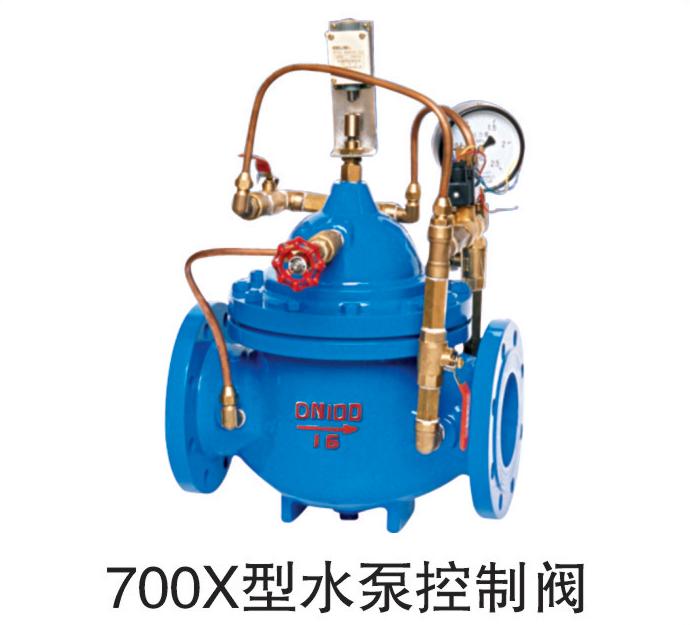

700X泵浦控制阀

产品概述
       700X泵浦控制阀由主阀，电磁阀，针阀，球阀，单向阀，行程开关，压力表组成水力控制接管系统。700X泵浦控制阀是一种安装在高层建筑以及其他给水系统工程的水泵出口处，防止介质倒流的迸止类阀门。当水泵即将停止供水前。阀门先行快速关闭90%左右， 防止突然停而产生的水锤或水击声，当水泵完全停止后，阀门剩佘10%回水再完全关闭，防止的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。通过电磁阀的导控实现准确的启闭。使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装，维修方便。
本产品利用电磁阀控制，不需要其它装置和能源。节约能源，保养简便，停平稳。电磁阀可采用交流电220V或直流电24V。
工作原理：
       当水泵工作阀门向下游供不时，电磁全开，针阀调至适当开度，上游水经针阀，单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游下常供水。
当水泵停止工作时，电磁阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

技术参数

安装示意图

主要连接尺寸
