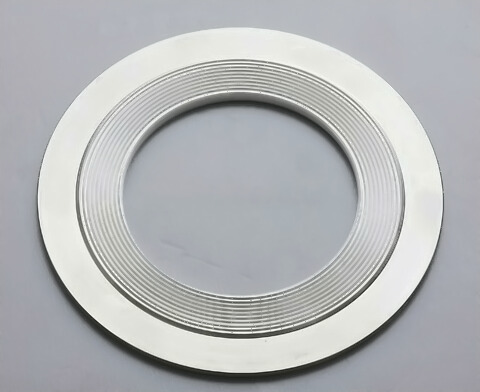

金属齿形垫片 一般用精密的车床在金属不锈钢平垫片的二面加工成同心的沟槽,根据不同的介质,可选择柔性石墨、PTFE、无石棉板或其它一些软金属,粘贴在垫片的二面。也可不带密封层直接使用,且能直到良好的密封效果,但在高压场合中容易对法兰的表面造成损失。
在较低的预紧力下使用是首先的垫片,表面柔软的密封层避免了金属对金属的直接接触,且能可靠、紧密的结合,保护了金属法兰不被损伤,即使在极高的载荷下。齿形组合垫尤其适合于高温、高压,工况条件交变的场合,在热交换器、容器、反应釜的法兰连接处,是传统金属包覆垫片的理想替代品。压力使用范围:6.4~25Mpa
金属波齿垫通过模压、滚压或车削等工艺把金属平环加工成同心的波形圈,表面粘贴膨胀石墨或四氟等非金属,与金属齿形垫相比,其内衬金属可选择多种的厚度,如3mm, 2mm等,且金属波距根据密封面的宽度不同而不同,一般为3mm, 4mm,6mm。
金属波齿垫在法兰及交换器装置中已被证明,能提供可靠有效的密封,尤其是在大尺寸的烟、气管道,低压、高温,或扭曲不平的法兰中,更显有效。也能解决非金属垫片在大尺寸场合不易安装及使用的难题。
可选材料MATERIAL:
金属材料
Metal material |
德国牌号
Din Material No. |
硬度Hardness HB |
温度Temperature (℃) |
密度Density
g/cm3 |
厚度 MM
Thick |
碳钢 |
1.1003/1.0038 |
90~120 |
-60~500 |
7.85 |
2
3
4 |
SS304, SS304L |
1.4301/1.4306 |
130~180 |
-250~550 |
7.9 |
SS316, SS316L |
1.4401/1.4404 |
130~180 |
-250~550 |
7.9 |
