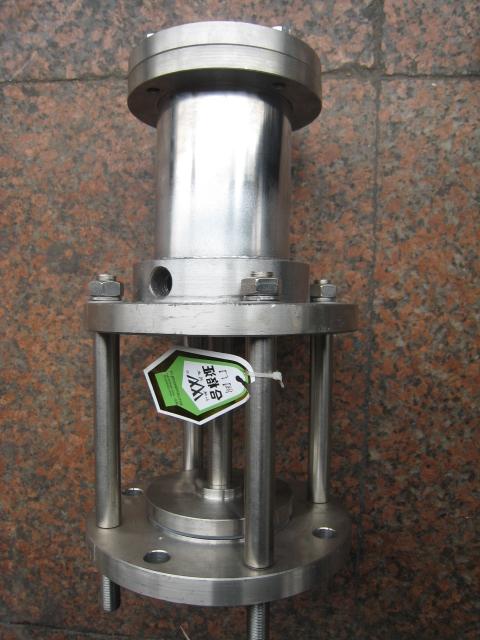

本产品安装在自来水公司或其它各类水池旁、水池中,以便随时排除池内泥沙。本产品由液压缸和换向阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型**,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。
工作原理及性能:该阀由阀体、液压缸、活塞、阀杆、阀瓣组成,液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关,该阀密封性能强、开关灵活、检修方便、使用寿命长等特点,寿命可达五年以上。
液压、气动角式快开排泥阀:该阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。
液压、气动快开排泥阀:本产品由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。
液压缸的活塞密封件为L型**,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。
一、H742X液动池底阀用途
本阀又名池底快开排泥阀,主要安装于各类池子底部,作排除泥沙用。是结合国外先进技术自主开发生产,是现目前国内质量最稳定的排泥阀。还可为按需生产和加工定制。
二、H742X液动池底阀引用标准
设计与制造标准:GB12235-89
法兰连接标准: GB/T17241.6-98
试验和检验标准:GB13927-92
阀门材料标准: GB12226-89
三、H742X液动池底阀作用原理
本类阀门又阀体,液压缸,活塞,阀杆,阀瓣组成。液压缸是液体工具,液体作为动力,活塞,阀杆作为开关。开启只需要一分钟可以打开阀板,此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强,开关灵活,检修方便,使用寿命长等特点,寿命可长达五年以上,保用期十八个月。
四、H742X液动池底排泥阀主要技术参数
阀体部分 |
型号 |
H742X-10 |
H742X-16 |
公称压力(MPa) |
1 |
1.6 |
试验压力 |
密封(MPa) |
1.1 |
1.76 |
强度(MPa) |
1.5 |
2.4 |
适用介质 |
水 |
温度(°C) |
<80 |
驱动部分 |
驱动介质 |
滴水(使用压缩空气,订货时注明) |
驱动压力(MPa) |
0.3—1.0 |
介质温度(°C) |
<50 |
控制部分 |
控制器输入电压(V) |
Ac220 |
电磁阀线圈电压(V) |
Ac220 |
电磁阀线圈功力(W) |
10—15 |
五、H742X液动池底阀主要零件材料
零件名称 |
阀座 |
阀瓣 |
阀杆 |
缸体 |
活塞板 |
活塞皮碗 |
材料牌号 |
HT200/304 |
HT200/304 |
不锈钢304 |
HT200/304 |
HT200/304 |
耐磨丁晴橡胶 |
H742X液动池底排泥阀法兰连接外形尺寸表
公称通径 D D1 H H1 Z-φd 进液管连接
公称通径 |
D |
D1 |
H |
H1 |
Z-φd |
进液管连接 |
100 |
215 |
180 |
450 |
110 |
8--18 |
1/2” |
150 |
280 |
240 |
490 |
110 |
8--23 |
1/2” |
200 |
335 |
295 |
530 |
110 |
8--23 |
1/2” |
250 |
390 |
350 |
570 |
110 |
12--23 |
1/2” |
300 |
440 |
400 |
610 |
140 |
12--23 |
3/4” |
400 |
565 |
515 |
710 |
140 |
16-25 |
1” |
500 |
670 |
620 |
810 |
160 |
20-25 |
1” |
八、H742X液动池底排泥阀安装与维修
1、本公司生产的各类液动,气动排泥阀出厂前每只按GB/T13927-92的标准试压,并持续2分钟无渗漏方为合格品,使用时只需要将外表及孔腔清洗干净,不必将阀门拆开和调整变动,就可以直接安装使用。
2、本公司备有各种规格的皮碗的O形圈出售,便于客户在维修阀门时更换。
3、本公司生产的液动,气动排泥阀,产品按性能规范,使用保证期限为18个月。
九、H742X液动池底排泥阀故障及排除方法
故障现象 |
检查内容 |
处理方法 |
阀门不能正常启闭 |
1、电磁换向阀的输入电压是否正常。 |
按说明书要求输入电压 |
2、接插是否完好,接管有无泄漏,管路是否接错 |
纠正接管泄漏问题按说明书要求接好管路 |
3、密封件有无破损,驱动压力是否正常 |
更换密封件,调试压力 |
