不锈钢流量控制阀400X-16P

产品概述
     400X不锈钢流量控制阀，是一种采用高精度先导工方式控制流量的多功能阀门。广泛用于高层建筑，生活区等到供水管网系统及城市供水工程。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下洲的流量。该阀一改常规节流阀使用孔板式纯机械地减少流域面积的原理，利用相关导阀，最大限度地减少能力在节流过程中的损失，不需要其它装置和能源，保养简便，流量控制稳定。如遇紧急情况流量控制阀可以完全截止流量，避免损失。控制灵免度高，安全可靠，高度简便，使用寿命长。
工作原理：
     当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀，球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即右使主阀开度保持在庙宇开度，并在压力变化时导阀进行自动调节，保持流量不变。

技术参数

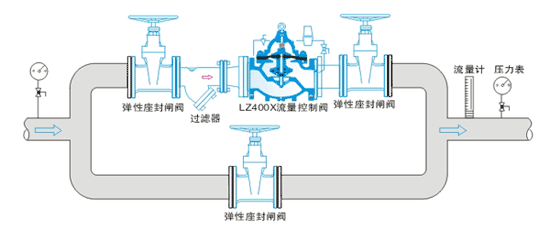

安装示意图

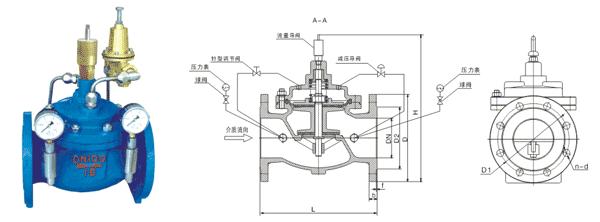

主要连接尺寸
