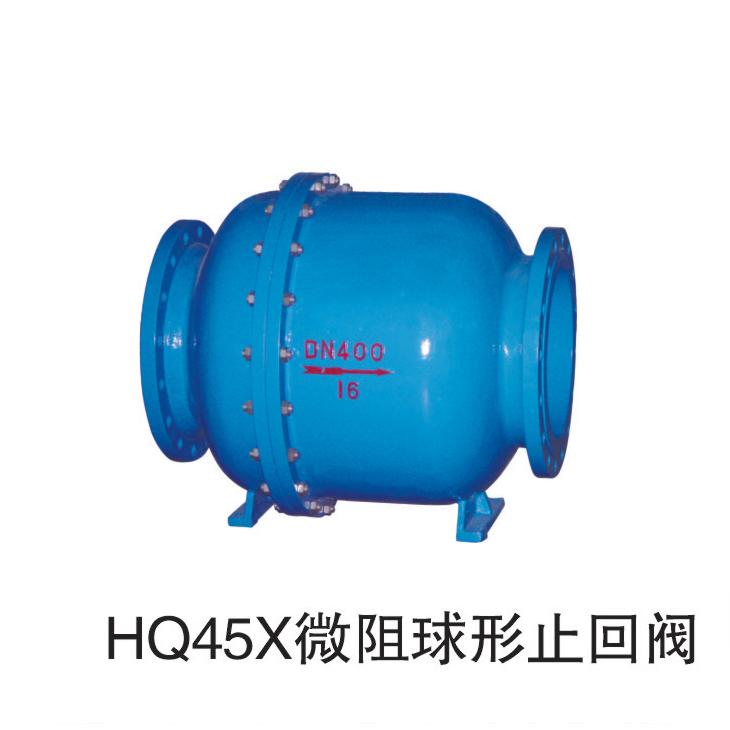

HQ45X系列无磨损球式止回阀

产品概述
       HQ44X、HQ45X系列无磨损球式止回阀由阀体、球体和挡板等组成，采用橡胶包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下、左右滚动，从而打开和关闭阀门，消声式关闭，不产生水锤，密封性很好，水头损失少，可水平或垂直安装。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。

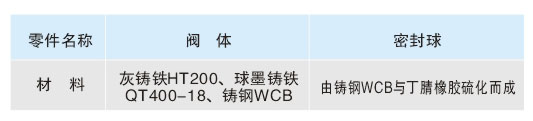

主要零部件材料

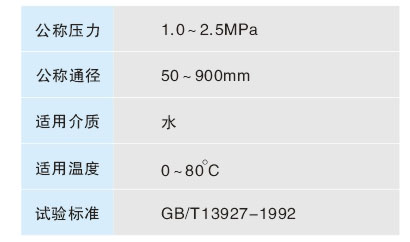

技术参数

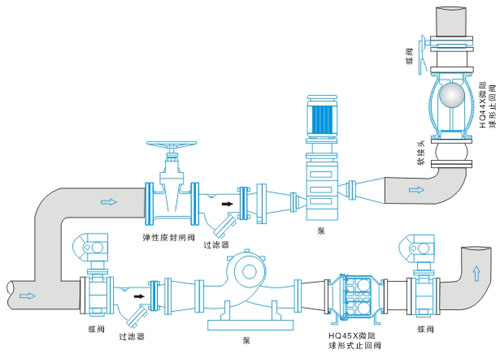

安装示意图

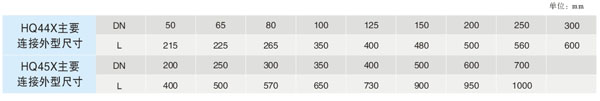

主要连接尺寸
