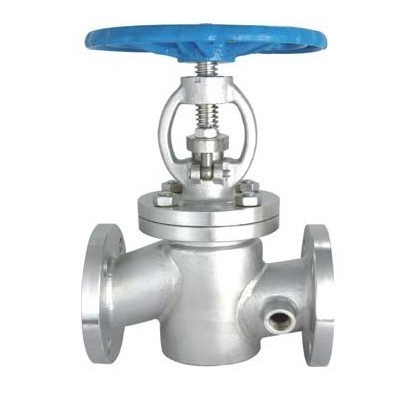

BJ41W保温截止阀

BJ41W保温截止阀产品用途
    保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质
    ◆保温截止阀执行标准
    设计与制造：BS1873　BS5160　GB12233
    法兰尺寸：ANSIB16.5　JB/T79　GB9113
    压力温度：ANSIB16.34
    结构长度：ANSIB16.10　BS1873　GB12221
    对焊连接尺寸：ANSIB16.25
    检验与实验：BS6755　GB/T13927
    二、BJ41W保温截止阀主要性能规范：

型号	PN	工作压力 MPa	适用温度 0C	适用介质	材料
					阀体阀盖	阀辫	垫片
BJ41W—25P	25	2.5	≤200	尿素硝酸类	铬镍钛钢	铬镍钼钛钢+硬质合金	聚四氟乙烯
BJ41W—40P	40	4.0
BJ41W—64P	64	6.4
BJ41W—25R	25	2.5		尿素醋酸类	铬镍钼钛钢	铬镍钼钛钢+硬质合金	聚四氟乙烯
BJ41W—40R	40	4.0
BJ41W—64R	64	6.4

DN（㎜）尺寸（㎜）

DN	L	D	D1	D2	B-F	Z-0	H	DO
15	130	95	65	45	16-2	4-14	170	120
20	150	105	75	55	16-2	4-14	190	140
25	160	115	85	65	16-2	4-14	205	160
32	180	135	100	78	18-2	4-18	270	180
40	200	145	110	85	18-3	4-18	310	200
50	230	160	125	100	18-3	4-18	358	240
65	290	180	145	120	18-3	4-18	373	280
80	310	195	160	135	20-3	8-18	435	320
100	350	215	180	155	20-3	8-18	500	360
125	400	245	210	185	22-3	8-18	614	400
150	480	280	240	210	24-3	8-23	674	440
200	600	335	295	265	26-3	12-23	818	480
250	730	405	355	320	30-3	12-25	969	550

PN25
DN（㎜）尺寸（㎜）

DN	L	D	D1	D2	B-F	Z-0	H	DO
15	130	95	65	45	16-2	4-14	170	120
20	150	105	75	55	16-2	4-14	190	140
25	160	115	85	65	16-2	4-14	205	160
32	180	135	100	78	18-2	4-18	270	180
40	200	145	110	85	20-3	4-18	310	200
50	230	160	125	100	20-3	4-18	358	240
65	290	180	145	120	22-3	8-18	373	280
80	310	195	160	135	22-3	8-18	435	320
100	350	230	190	160	24-3	8-23	500	360
125	400	270	220	188	28-3	8-25	614	400
150	480	300	250	218	30-3	8-25	674	440
200	600	360	310	278	34-3	12-25	818	480
250	730	425	370	335	36-3	12-30	969	550

PN40

	L	D	D1	D2	B-F	Z-0	H	DO
15	130	95	65	45	16-2	4-14	170	120
20	150	105	75	55	16-2	4-14	190	140
25	160	115	85	65	16-2	4-14	205	160
32	180	135	100	78	18-2	4-18	270	180
40	200	145	110	85	18-3	4-18	310	200
50	230	160	125	100	20-3	4-18	358	240
65	290	180	145	120	22-3	8-18	373	280
80	310	195	160	135	22-3	8-18	435	320
100	350	230	190	160	24-3	8-23	500	360
125	400	270	220	188	28-3	8-25	614	400
150	480	300	250	218	30-3	8-25	674	440
200	600	375	320	282	38-3	12-30	818	480

PN64

DN	L	D	D1	D2	b	Z x d	H	Do
10	170	100	70	50	18	4x14	198	120
15	170	105	75	55	18	4x14	198	140
20	190	125	90	68	20	4x18	228	160
25	210	135	100	78	22	4x18	275	180
32	230	150	110	82	24	4x23	325	200
40	260	165	125	95	24	4x23	360	240
50	300	175	135	105	26	8x23	410	280
65	340	200	160	130	28	8x23	450	320
80	380	210	170	140	30	8x23	485	360
100	430	250	200	168	32	8x25	537	400
125	500	295	240	202	36	8x30	631	400
150	550	340	280	240	38	8x34	646	450
200	650	405	345	300	44	12x34	813	500
