山城不锈钢

对夹式球阀

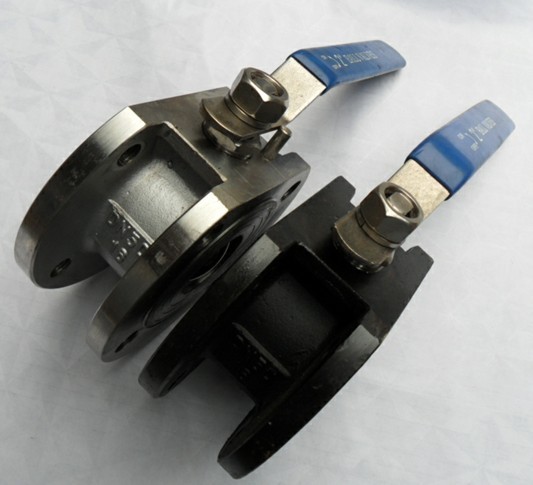

超薄型对夹球阀
◆ 产品型号： Q71F/H
【 产品概述 】

    Q71F/H超薄型对夹球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

【 结构图 】
【 主要外形尺寸 】

SIZE
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
5"
6"
d
15
19
23.5
30
36
45
58
67
79
100
125
L
32
38.5
45
55
62
72
95
120
145
200
225
D
95
105
115
135
145
160
180
195
215
245
280
D1
65
75
85
100
110
125
145
160
180
210
240
D2
45
55
65
78
85
100
120
135
155
185
210
H
62
70
79
86
92
102
158
172
187
200
240
E
110
125
135
150
150
180
250
300
350
650
840
b
14
14
16
16
18
20
22
24
24
26
26
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
f
2
2
2
3
3
3
3
3
3
3
3
【 主要零件的材料说明 】
零件名称
材质
阀体
不锈钢CF8M/CF8
碳钢WCB
球
不锈钢 316/304
不锈钢SS304
密封垫
聚四乙烯PTFE
聚四乙烯PTFE
阀杆
不锈钢 316/304
不锈钢SS304
填料
聚四乙烯PTFE
聚四乙烯PTFE
定位锁
不锈钢304
不锈钢304
手柄
不锈钢304
不锈钢304
发绀螺母
不锈钢304
不锈钢304
填料压盖
不锈钢304
不锈钢304
手柄套
塑料
塑料
密封瓶帽
不锈钢 316/304
不锈钢SS304
垫圈
聚四乙烯PTFE
聚四乙烯PTFE
