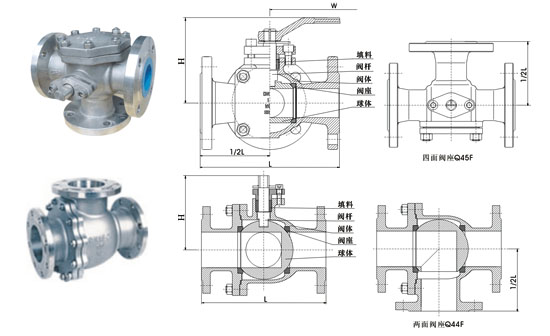

三通球阀的外形尺寸PN10-40
| 公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
| H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
| W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
结构特点

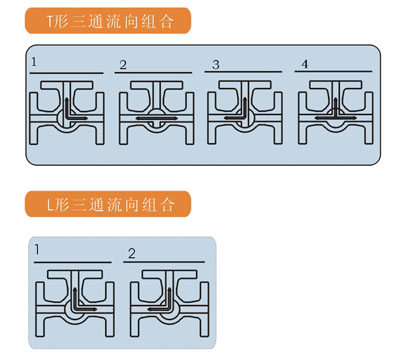

浮动式三通于球阀采用浮动球结构，T形采用四面阀座结构，L形采用两面阀座结构，其中T形可实现对介质的分流或混流四种工况，根据需要可选择其中两种或三种进行组合；L形可实现对介质流向切换两种工况。
型号、材料及主要参数
| 产品型号 |
Q45F-10C-40
Q44F-10C-40
|
Q45F-10P-40R
Q44F-10P-40R |
Q48F-10R-40R
Q44F-10R-40R |
| 阀体 |
WCB |
CF8 |
CF8M |
| 球体 |
WVB+ENP |
304 |
316 |
| 阀杆 |
2Cr13 |
304 |
316 |
| 阀座 |
PTFE |
PTFE |
PTFE |
| 填料 |
PTFE |
PTFE |
PTFE |
| 适用介质 |
水、油、蒸汽等 |
酸等腐蚀性介质 |
| 适用温度 |
-29-200℃ |
-29-200℃ |
| 蜗轮浮动三通球阀 |
Q后插入“3”表示，示例：Q345F-16C |
| 气动浮动三通球阀 |
Q后插入“6”表示，示例：Q644F-10C |
| 电动浮动三通球阀 |
Q后插入“9”表示，示例：Q945F-16P |
