撑拢式硬密封球阀

技术规范

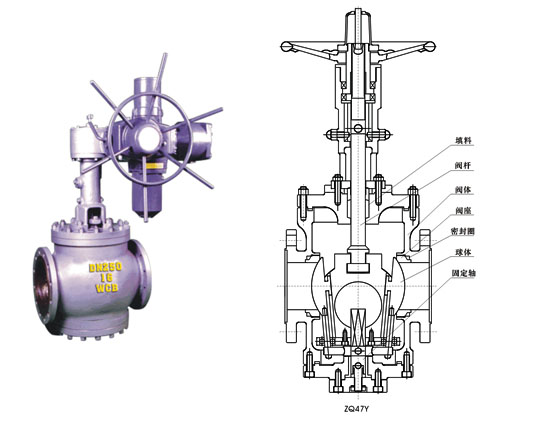

结构特点

一、本球阀基于ORBT技术的构建，以导轨与楔式球阀体为主要设计特证，集闸阀，截止闸，球阀的优点，实现了双面密封形成，使该球阀所适用的温度与介质更为广泛。

二、由于楔式球体与导轨的作用，开启时使密封副完全分离，密封副之间完全无磨损，同时大大降低了启闭扭矩，关闭时，球体与导轨的作用，使密封副完全可以满足密封要求。

三、当背压高于正压时，其密封面可自动切换，即：当背压小于正压时，其密封面为瓣后密封，当背压高于正压时其密封面自动切换为瓣前密封，既可满足密封要求，又可保证启闭灵活。

四、本球阀基于上下装配的结构形式，可实现管道现场维修。

五、本球阀在底部开有排泄孔，关闭阀门后，可排泄体腔内的污垢，必要时可从吹泄口中吹气，排泄体腔中的污物。

型号、材料及主要参数
