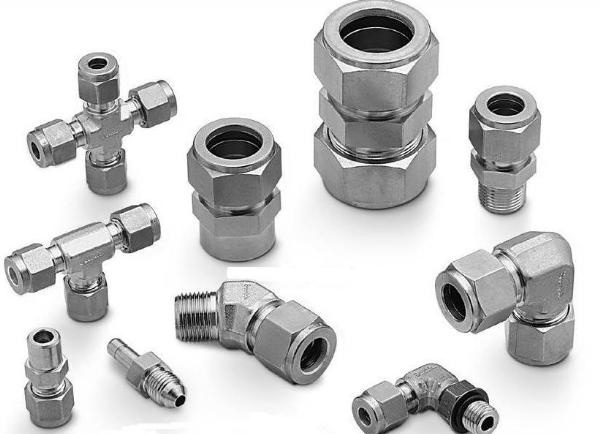

不锈钢卡套接头

不锈钢双卡套管接头(twoferruletubefitting)是由美国人佛瑞德A.雷能在1947年发明的。对比于螺纹、扩孔、单卡套等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。一个优良的双卡套管接头可以做到：



　　l、承受高达管子爆破的压力而不泄漏。



　　2、可用于真空及高压液体系统。



　　3、可在低温状态下工作保证密封。



　　4、在管子的最高额定温度下持久的密封。



　  5、可重复拆装且保证密封。



　　不锈钢双卡套管接头的这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。



　　双卡套管接头的工作原理：



　　在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。



　　1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。



　　2、接头本体的尖端向内挤压前卡套。



　　3、前卡套消除它的内径与管子外径间的公差。



　　4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。



　　5、随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而管子上形成第二道牢固的支撑。



　　6、在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。
